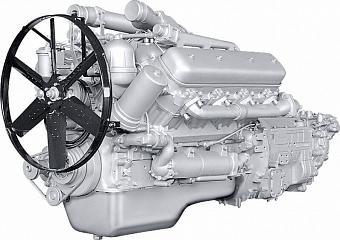

ЯМЗ-238

Дизельные двигатели размерности DхS=130х140 мм, рабочим объёмом 14, 86 л, 4-тактные, с V-образным расположением цилиндров, непосредственным впрыском топлива и жидкостным охлаждением.

История

В конце 1950-х годах Ярославскому моторному заводу было предписано разработать более экономичный четырёхтактный дизельный двигатель взамен устаревших двухтактных ЯАЗ-204 и ЯАЗ-206, а также в рамках дизелизации транспорта. В итоге ярославские моторы стали штатными для МАЗ-500, КрАЗ-255Б, КрАЗ-250, КрАЗ-257, КрАЗ-260, КрАЗ-6322, также устанавливались на тракторы К-700, на бронетранспортёры, строительную технику, на электростанции, водный транспорт и т. д.

Характеристики

Система питания — механический ТНВД, по одной насосной секции на цилиндр, с непосредственным впрыском. Расположен в развале блока цилиндров. Впускные трубопроводы расположены в развале блока цилиндров. Клапанный механизм OHV, клапаны расположены (по 2 на цилиндр) в головке и приводятся через коромысла и штанги от нижнего распределительного вала, находящегося над коленчатым валом и приводимого в движение через две шестерни, расположенные на переднем конце двигателя и закрытые крышкой. Штанги имеют роликовые толкатели. У коленчатого вала шатунные шейки расположены под углом 90° (ЯМЗ-238), 120° (ЯМЗ-236), что обеспечивает равномерные вспышки каждые 90° у ЯМЗ-238, но неравномерные (через 90° и 150°) у ЯМЗ-236. Шатуны смещённые. Охлаждение двигателя жидкостное.

V8-цилиндровые дизельные двигатели марки ЯМЗ-238 без турбонаддува


Модель, комплектация

Мощн. кВт (л.с.)

Част. вращ мин

Габаритные рамеры, мм (длина, ширина, высота)

Мин. уд. расход топлива, г/кВт.ч (г/л.с.ч)

Сцепление

Коробка передач

Масса, кг

Назначение, потребитель

238 М2

176 (240)

2100

1220/1005/1220

214 (157)

-

-

1075

Ж/д краны КЖС-16, КЖ-461, КЖ-661, КЖГ-10 ("Машзавод 1мая", Киров)

238 М2-2

176 (240)

2100

2045/1005/1220

214 (157)

ЯМЗ-238

ЯМЗ-236Н

1390

Путеремонтные машины Р-2000, ВПР-1250, ВПРС-500 (Калуга), моторные платформы МПД-2 (Киров), грузовые автомотрисы АГД (АО "Муромтепловоз")

238 М2-4

176 (240)

2100

2045/1005/1030

214 (157)

ЯМЗ-238

ЯМЗ-236Н

1380

Самосвалы КрАЗ-6510, сед. тягачи КрАЗ-6444

238 М2-5

176 (240)

2100

2045/1045/1070

214 (157)

ЯМЗ-238

ЯМЗ-236П

1375

Автомобили, шасси МАЗ-53366, -63038, сед. тягачи МАЗ-54329, самосвалы МАЗ-55513, лесовозы МАЗ-543400 и их модификации

238 М2-6

176 (240)

2100

2045/980/1085

214 (157)

ЯМЗ-238

ЯМЗ-236У

1390

Автопоезда, шасси "Урал-4320-31, -43202-31", тягачи "Урал-43204-31", самосвалы "Урал-5557-31" и их модификации

238 М2-10

176 (240)

2100

1575/1005/1220

214 (157)

МОМ со сцеплением ЯМЗ-238

1210

Шнекороторные снегоочистители ДЭ-210Б-1 ("Севдормаш", Северодвинск)

238 М2-11

176 (240)

2100

1220/1005/1220

214 (157)

-

-

1075

Электростанции и электроагрегаты АД100С-Т400-Р, АД100-Т400-РП, ЭД100-Т400-РП (АО "Электроагрегат", Курск)

238 М2-12

176 (240)

2100

2045/980/1085

214 (157)

ЯМЗ-182

ЯМЗ-236У3

1355

Автомобили "Урал-4320-31, -43202-31, -43204-31, -5557-31" и их модификации

238 М2-20

176 (240)

2100

2100/980/1085

214 (157)

ЯМЗ-182

ЯМЗ-236У3

1370

Автомобили "Урал" с обеспечением бротоходимости 1,7 м

238 М2-26

176 (240)

2100

1220/1005/1070

214 (157)

ЯМЗ-238

ЯМЗ-236У3

1370

Автомобили "Урал" (база ЯМЗ-238М2-6 с фрикционной муфтой привода)

238 М2-30

176 (240)

2100

2010/1040/1070

214 (157)

-

-

1075

Кормоуборочный комбайн "Марал" Е-281 ("Кировец-Ланд Техник", С.-Петербург)

238 АМ2-1

165 (225)

2100

1840/1005/1070

215 (158)

ЯМЗ-238

ЯМЗ-236Н

1390

Скреперы МоАЗ-6014, одноосные тягачи МоАЗ-6442

238 АМ2-2

165 (225)

2100

1440/1005/1220

215 (158)

ЯМЗ-238

-

1170

Насосные установки ППУ-500 (Машзавод, Ясногорск), пожарные машины ПНС-110

238 АМ2-3

165 (225)

2100

1200/1005/1070

215 (158)

-

-

1075

Кормоуборочный комбайн КСК-100А-3 (ПО "Гостельмаш")

238 ВМ

176 (240)

2100

1225/1005/1035

220 (162)

ЯМЗ-238

-

1105

Спец. изделия

238 ГМ2

132 (180)

1700

1440/1005/1220

220 (162)

ЯМЗ-238

-

1170

Экскаваторы ЭО-5124А, -41211, -5126, -5221 (АО "Тяжекс", Воронеж), Экскаваторы ЭО-5126 (ОАО "Уралвагонзавод", Нижний Тагил), экскаваторы ЭО-5116, бурильные машины БМ-2501 (АО "ЭКСКО", Кострома)

238 ГМ2-2

132 (180)

1700

1440/1005/1220

220 (162)

ЯМЗ-238

-

1170

Экскаваторы ЭО-4225А (Ковровский экскаваторный завод), катера КС-100 (Костромской судомеханический завод)

238 ГМ2-3

132 (180)

1700

1440/1005/1220

220 (162)

ЯМЗ-238

-

1170

Валочно-пакетирующие машины ВП19 (АО "Лесмаш", Йошкар-Ола)

238 КМ2

140 (190)

2100

1195/1005/1220

224 (165)*

-

-

1075

Самосвальные автопоезда для подземных работ МоАЗ-1405-9586, -740511-9586

238 КМ2-2

140 (190)

2100

1195/1005/1220

224 (165)*

-

-

1075

Гусеничные тракторы ХТЗ-181 (ОАО "ХТЗ")

238 АК

173 (235)

2000

2100/980/1030

220 (162)*

МОМ

1250

Комбайны "Дон-1500Б" (АО "Ростельмаш", Ростов-на -Дону)

238 АК-2

173 (235)

2000

2100/980/1030

220 (162)*

МОМ

1250

Комбайны СКР-7 "Кубань" (завод "Краснодаррисмаш")

238 АК-4

173 (235)

2000

1800/980/1030

220 (162)*

МОМ со сцепл. ЯМЗ-182

1200

Комбайны КЭС-9-1 "Славутич" (ОАО "Херсонские
